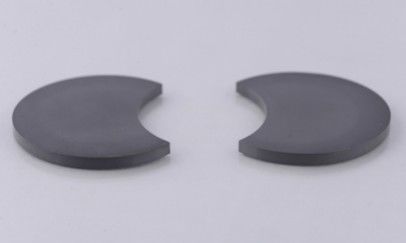

Silikonnitrid-Doppelhalbmondscheibe - hochpräzise symmetrische spezielle keramische Komponente

Siliziumnitrid-Doppelmondscheibe - Hochpräzise, symmetrische Spezialkeramikkomponente

Produktübersicht

Dieses Produkt ist eine Siliziumnitrid-Doppelmondscheibe, die mit isostatischer Presstechnologie hergestellt wird. Es zeichnet sich durch eine elegante dunkelgraue Farbe mit optischer Ebenheit aus, die durch beidseitiges Schleifen erreicht wird. Das Produkt verwendet ein einzigartiges symmetrisches Monddesign mit zwei Scheibenstrukturen in perfekter Spiegelsymmetrie, und alle Kanten weisen abgerundete Ecken auf, um eine Spannungskonzentration zu vermeiden. Dieses präzise Strukturdesign gewährleistet eine optimale Spannungsverteilung und Installationsstabilität bei gleichzeitiger Aufrechterhaltung der Funktionalität.

Hauptanwendungen

• Präzisionsabdichtung: Hochtemperatur- und Hochdruckgeräte-Dichtungen, Vakuumkammer-Dichtungskomponenten
• Optische Instrumente: Lasergeräte-Abschirmungsscheiben, Blendenkomponenten für optische Systeme
• Maschinenbau: Präzisionslager-Abstandshalter, verschleißfeste Unterlegscheiben für Getriebesysteme
• Halbleiterfertigung: Wafer-Handhabungs-Vorrichtungen, Ätzgeräte-Isolierscheiben
• Medizinische Geräte: Hochpräzisionsinstrumenten-Isolierscheiben, Isolierkomponenten für Testgeräte

Produktvorteile

→ Ausgezeichnete Ebenheit: Ebenheit ≤0,005 mm, Parallelität ≤0,008 mm
→ Ultrahohe Härte: Vickers-Härte ≥1550 HV, Verschleißfestigkeit 10-mal besser als bei legiertem Stahl
→ Herausragende Temperaturbeständigkeit: Kontinuierliche Betriebstemperatur -196℃～1300℃
→ Null Permeabilität: Dichte ≥99,5 %, absolut luftdicht
→ Chemische Inertheit: Beständig gegen Säure- und Laugenkorrosion, geeignet für verschiedene chemische Medien

Technische Daten

Herstellungsverfahren

Nanopulver-Vorbehandlung → Isostatisches Pressen → Vakuumsintern → Grobschliff der Oberfläche → Beidseitiges Feinschleifen → Profilzuschnitt → Eckenpolieren → Ultraschallreinigung → Dimensionsprüfung → Vakuumverpackung

Gebrauchsanweisung

1. Halten Sie die Montageflächen während der Installation sauber, um Partikelschäden zu vermeiden

2. Empfehlen Sie die Verwendung spezieller Installationsvorrichtungen, um eine symmetrische Montage zu gewährleisten

3. Vorspannkraft für Dichtungsanwendungen nicht über 25 N·m

4. Überprüfen Sie regelmäßig den Oberflächenzustand, empfohlen alle 1000 Betriebsstunden

5. Vermeiden Sie den längeren Einsatz in fluorhaltigen Medien

Serviceversprechen

• 18-monatige Qualitätssicherung
• Kostenlose technische Installationsanleitung
• Unterstützung für die kundenspezifische Kleinserienproduktion
• Bereitstellung von Materialzertifizierungsberichten
• Lebenslange kostenlose technische Beratung

Häufig gestellte Fragen

F: Was ist die besondere Funktion des Monddesigns?
A: Das Monddesign gewährleistet eine effektive Dichtfläche und bietet gleichzeitig Kompensationsraum für die Wärmeausdehnung

F: Wie hoch ist die Maßgenauigkeit des Produkts?
A: Dickentoleranz innerhalb von ±0,002 mm, Profiltoleranz ≤0,01 mm

F: Ist es für Ultrahochvakuumumgebungen geeignet?
A: Ausgasungsrate <10⁻¹¹Pa·m³/s, besonders geeignet für Ultrahochvakuumanwendungen

F: Wie groß ist die maximal verarbeitbare Größe?
A: Derzeit maximal verarbeitbare Mondscheibenstruktur mit einem Durchmesser von 200 mm

Technische Innovation:
Verwendet ein einzigartiges symmetrisches Spannungsausgleichsdesign, um die Dimensionsstabilität bei Temperaturänderungen aufrechtzuerhalten. Spezielle Schleifverfahren erzielen eine Oberflächenrauheit im Nanobereich und gewährleisten so einen perfekten Dichtungseffekt. Das Material durchläuft einen optimierten Sinterprozess mit einer gleichmäßigen Korngröße, die innerhalb von 0,8 μm gehalten wird, wodurch eine hohe Härte bei gleichzeitig guter Bruchzähigkeit erhalten bleibt.
